各種二輥、四輥、六輥、十二輥可逆、二十輥
可逆冷(熱)軋機及連軋機組產品的技術研究與生產實踐
全國咨詢熱線：
139 5158 3575
一、設備主要用途
用于高精度和性能良好的普碳鋼及低合金鋼的連續軋制。
二、設備組成及結構特點
開卷機、液壓上料和卸料小車、活套、五輥夾送矯直機、入出ロ工藝平臺、主軋機(可根據用戶要求選擇幾機架連軋)、卷取機、聯合齒輪箱、液壓AGC和彎輥系統、傳動電機、電控、設備潤滑和工藝潤滑系統。

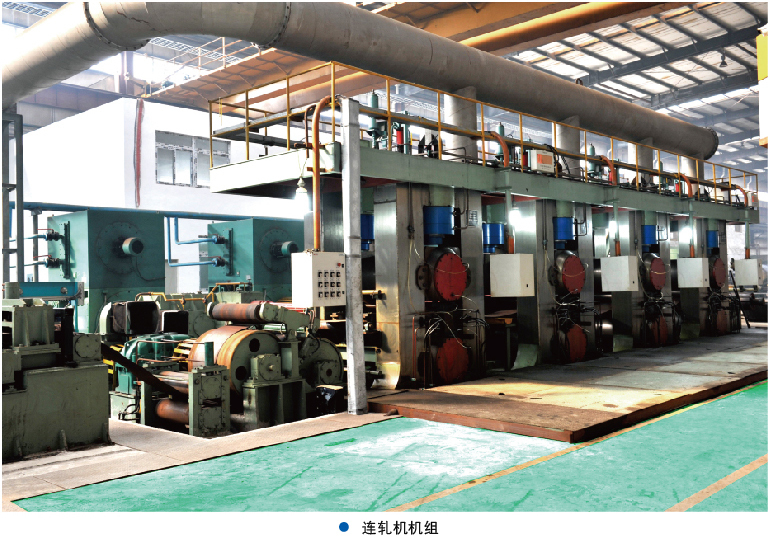

三、設備圖片
四、技術參數表
| 軋機型號 / 技術參數 | 650型 | 750型 | 850型 |
| 材料 | 普碳鋼及低合金鋼 | 普碳鋼及低合金鋼 | 普碳鋼及低合金鋼 |
| 原料厚度 | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| 原料寬度 | 400-550 | 500-650 | 600-750 |
| 成品厚度 | 0.4-0.6 | 0.4-0.6 | 0.4-0.6 |
| 軋制壓力(KN) | 5500 | 6500 | 7500 |
| 支承輥規格 | Φ550×600 | Φ650×700 | Φ750×820 |
| 工作輥規格 | Φ185×650 | Φ225×750 | Φ240×850 |
| 機列 | 三至六支架 | 三至六支架 | 三至六支架 |
| 傳動方式 | 工作輥傳動 | ||
| 主電機 | 直流電動機 | 直流電動機 | 直流電動機 |
| 減速機 | 聯合齒輪箱 | 聯合齒輪箱 | 聯合齒輪箱 |
| 開卷機(選用規格) | Φ610×650 | Φ610×750 | Φ610×850 |
| 卷取機(選用規格) | Φ508×650 | Φ508×750 | Φ508×850 |
| 軋制速度(m/min) | 240-420 | 300-420 | 300-480 |
| 開卷活套 | 盤式活套或落地活套 | ||
| 卷取張力(KN) | 0-30 | 0-45 | 0-55 |
| 壓下方式 | 機械/液壓 | 機械/液壓 | 機械/液壓 |
| 直流調速 | 西門子 | 西門子 | 西門子 |
| 電控 | 西門子 | 西門子 | 西門子 |
